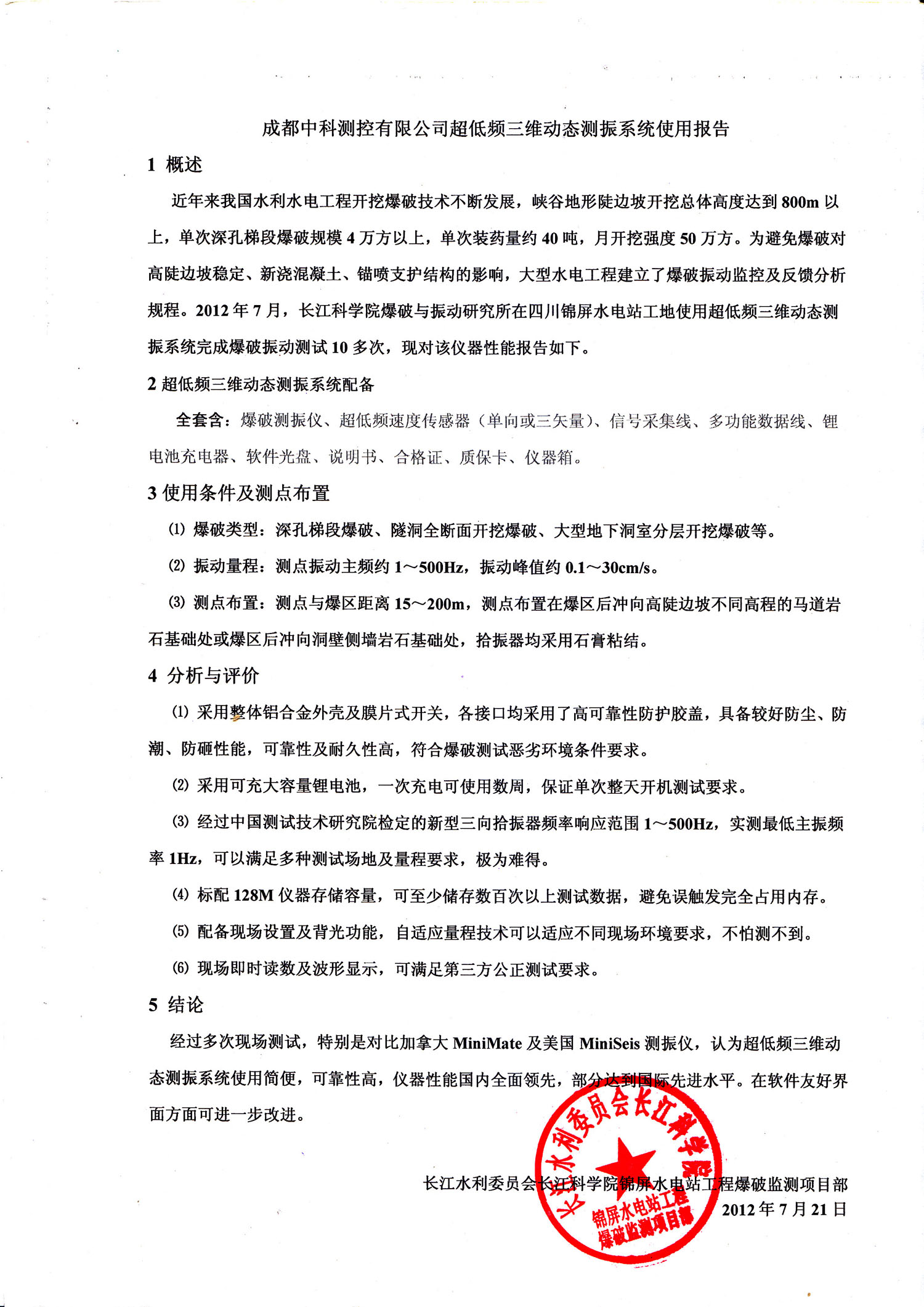

成都中科測控有限公司超低頻三維動態測振系統使用報告

1概述
近年來我國水利水電工程開挖爆破技術不斷發展,峽谷地形陡邊坡開挖總體高度達剄BOOm以上,單次深孔梯段爆破規模4萬方以上,單次裝藥量約00噸,月開挖強度m萬方。為避免爆破對高陡邊坡穩定、新澆混凝土、錨噴支護結構的影響,大型水電工程建立了爆破振動監控及反饋分析規程。2012年7月,長江科學院爆破與振動研究所在四川錦屏水電站工地使用超低頻三維動態測振系統完成爆破振動測試IO多次,現對該儀器性能報告如下。

超低頻三維動態測振系統配備

全套含:爆破測振儀、超低頻速庋傳感器(單向或三矢量)、信號采集線、多功能數搭線、鈕電池充電器、軟件光盤、說明書、合格證、質?？āx器箱。

3使用條件及測點布置
（1）爆破類型:深孔梯段爆破、隧洞全斷面卉挖瀑破、大型地下洞室分層開挖爆破等。
（2）振動量程:測點振動主頻約1~500Hz,振動烽值約0.1~30cm/s。
（3）測點布置:測點與爆區距離15~200M,測點布置在瀑區后沖向高陡邊坡不同高程的馬道巖石基礎處或瀑區后沖向洞壁側墻巖石基礎處,拾振器均采用石膏粘結。

4分析與評價
(1)采用擎體鋁合金外殼及膜片式開關,各接口均采用了高可靠性防護膠蓋,具備較好防塵、防潮、防砸性能,可靠性及耐久性高,符合爆破測試惡劣環境條件要求。
(2)沙采用可充大容量鋰電池,一次充電可使用數周,保證單次整天開機測試要求。
(3)經過中國測試技術研究院檢定的新型三向拾振器頻率響應范圍1~sO0Hz,實測最低主振頻率1比,可以滿足多種測試場地及量程要求,極為難得。
(4)標配Iz8M儀器存儲容量,可至少儲存數百次以上惻試數據,避免誤觸發完全占用內存。
(5)配備現場設置及背光功能,自適應量程技術可以適應不同現場環境要求,不怕測不到。
(6)現場即時讀數及波形顯示,可滿足第三方公正測試要求。

5結論
經過多次現場測試,特別是對比加拿大VⅡⅡi△Iate及美國Mi△iseis測振儀,認為超低頻三維動態測振系統使用簡便,可靠性高,儀器性能國內全面領先,部分達到國際先進水平,在軟件友好界面方面可進一步改進。

長江水利委員會長江科學院工程爆破監測項目部

2012年7月21日
