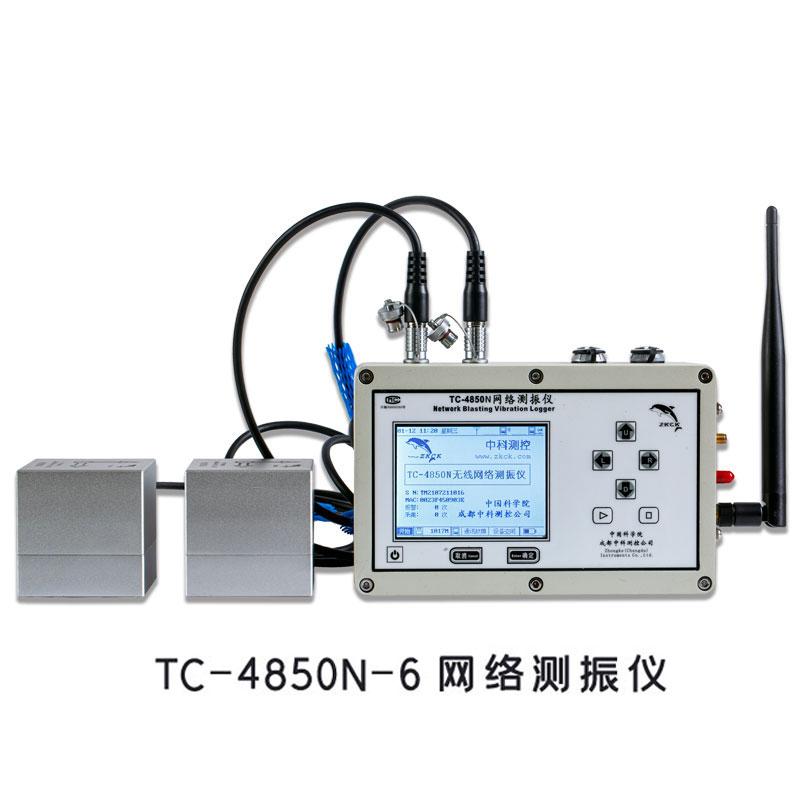

新一代智能網絡爆破測振儀，在原TC-4850N網絡測振儀基礎上全新升級而來，功能更強大，指標全面提升，同時支持6通道并行采集，可同時輸出速度值和加速度值，當前行業里唯一一款可同時接入2支三向傳感器，簡化測試，提升效率，節約成本。

TC-4850N網絡測振儀配套搭載中科云平臺，用于對長期無人值守的測試現場智能遠程測控，并無線傳輸至指定的測控中心形成物聯網絡。 系統利用5G/4G/3G/2G全網通技術將無線通信與國際互聯網等多媒體通信手段相結合來實現超遠距離爆破振動監測，完成遙測、遙控、高速無線數據傳輸。

該系統特別適用于測試環境復雜、復線施工等需要長期監測爆破振動的項目中。

也適用于長時間連續振動測試，如強夯、打樁、重型機械運輸?shù)然顒?dòng)誘發的振動檢測及精密設備、大型機電設備與旋轉機械的振動監測與隔振地基評測。選配功能多臺可實現震源定位功能。

▲采集參數

通 道  數： 三/六通道并行數據采集，可級連擴展

采樣速率：最高100K Sps，多檔可調

量       程：自適應量程（標準傳感器配置0~35cm/s）

分  辨  率：0.0001cm/s

讀數精度：0.1 %

A /D精度：24 Bit

時鐘精度：≤5秒/月

▲記錄參數

觸發模式： 電平觸發模式（手動、單次、連續、外部觸發、多臺同步觸發，如常規爆破振動測試）

                   數據統計模式（結合電平觸發以30s~1小時的間隔記錄連續振動數據的最大值，同時還會記錄超過閥值的瞬間振動數據。適合長時間持續振動連續記錄，如打樁 強夯等）

觸發電平：任意可調 (標準傳感器0～35cm/s)

數據輸出： 支持同時輸出速度值和加速度值（配套TCS-X3傳感器）

記錄時長： 1 ~ 5590s范圍內任意可調

延       時： 支持自定義負延時設置

數據覆蓋： 支持自動覆蓋

存儲容量： 本地不低于180萬條數據，本地等效1T+云端無限容量雙存儲；

▲通訊參數

無線模式：  Wi-Fi、5G/4G全網通、3G、2G網絡

有線模式：  USB / LAN / 485

傳輸速率：  100Mbps高速以太網接口

分布控制：   支持不同地域儀器通過互聯網集中控制，遠程測控管理，批量控制

終端顯示：   支持電腦、手機、掌上電腦等移動設備客戶端

報警模式：   短信報警，客戶端界面報警，公眾號報警推送，API接口數據推送

▲物理參數

規格：主機185mm × 120mm × 75mm，標配傳感器66×66×66mm/45*45*45mm；

重量： 主機1.8kg/臺，標配傳感器0.687kg/支；

顯示：3.7寸LCD屏，中英文，特征值、波形圖顯示；

供電：5~12V寬壓供電,內置電連續工作3天;選配外掛電池續航可達30天以上；

按鍵：9個觸控按鍵；

接口：全航空接插件輸入輸出；

環境：-30~75 ℃，90 ％ RH ，IP64淋濺等級；

▲數據獲取

儀器連接電腦取數

現場U盤批量取數/現場屏幕直接查看數據/現場直接打印憑條（需配套接POS打印機）

局域網取數 (WiFi、LAN)

云平臺數據遠程獲取

手機端遠程取數（小程序，app客戶端）

▲數據分析

頻率譜、功率譜、一階微積分、高低通濾波

二/三矢量合成

薩道夫斯基經驗公式計算K和α

分段分析

波形多窗口顯示，數據對比

▲事件報告

爆破振動安全評估 GB6722-2014 等

保護物安全距離計算 ，施工安全裝藥量計算

支持特征值篩選批量導出,

支持標準報告單個多個數據批量導出Word/WPS/PDF等格式

支持炮次/階段性統計報告導出/統計模式報告導出

支持txt/dat/csv原始數據格式導出二次分析

▲其他功能

定位授時（選配）：北斗和GPS混合定位，3臺及以上同步監測可實現震源定位功能，精度1納秒，每秒同步

支持遠程定時開關機，支持省電模式

支持分級用戶權限管理

支持定位系統，讀取測點位置坐標

支持本地、遠程校準儀器零點

支持U盤系統升級和遠程升級和維護系統

支持批量控制一鍵啟動/停止多臺設備

主動與網絡信息中心同步時鐘

▲傳感器及附件選型

標準配置：4850N-3配套1支三向速度傳感器；4850N-6配套2支三向速度傳感器; 頻率范圍：5～500Hz；量程35cm/s；適用于常規振動監測；

低頻速度：選配1～500Hz三向速度傳感器，適用于低頻段信號監測，如中深孔爆破及硐室爆破、松軟土層與水下爆破產生的1~10Hz低頻振動；

高靈敏度：選配高靈敏度三向速度傳感器，適用于對微小振動信號監測；

加 速  度：選配單向/三向加速度傳感器，適用于監測加速度值；量程可選；

沖 擊  波：選配空氣沖擊波/水下沖擊波，適用于爆破產生的空氣（水下）沖擊波超壓監測；量程可選；

噪音聲壓：選配噪音傳感器，適用于監測噪音聲壓等，涵蓋穩態噪聲、瞬態噪聲以及脈沖噪聲等。

▲適用領域

• 工程施工環境安全評估 工業精確制造、城市工程、爆破工程、交通工程、軍工試驗等領域的生產作業和試驗現場

• 爆破設計優化及科研課題 爆破設計驗證及優化 和 爆破振動數據備案及科研教學。


• 長時間無人值守監測，周期長、頻次高或不易到達的振動檢測項目 施工現場周邊臨近鐵路既有線路、橋梁、大壩、古建筑、高陡邊坡等，需要對保護物進行長期監控 。

• 觀測點分布廣、點數多的檢測項目 鐵路客運專線、輸油管道等沿線對工程建設項目振動的影響監控 。

• 其他活動誘發的連續性的振動監測 強夯、打樁、重型機械運輸?shù)然顒?dòng)誘發的振動檢測 及精密設備、大型機電設備與旋轉機械的振動監測與隔振地基評測。

• 震源定位功能，多臺實現震動定位功能，如礦山爆破點定位，彈著點定位等
